ENGINEERING & CONSTRUCTIONSummary of NEWTRA ROOF

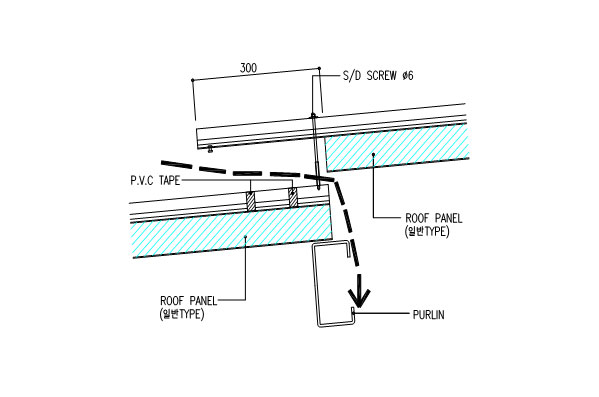

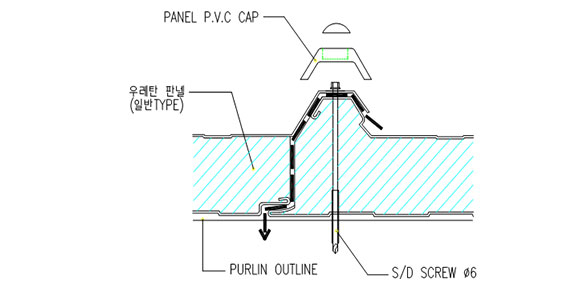

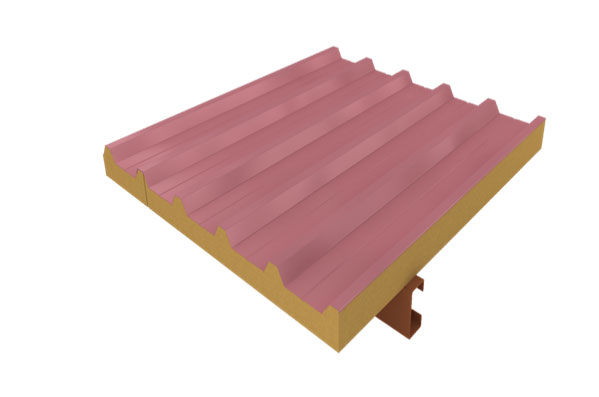

기존의 ROOF PANEL 형상
기존 ROOF PANEL의 경우 운송의 한계로 인하여 15M 이상 길이는 운반이
불가능하며, 15M 이상의 장스판지붕
시공시 겹침부위에 300mm 이상 오버랩 시켜 시공 되어지는데 판넬 내부의
단열재 및 하부강판을 제거한 뒤 오버랩 시키게 된다.

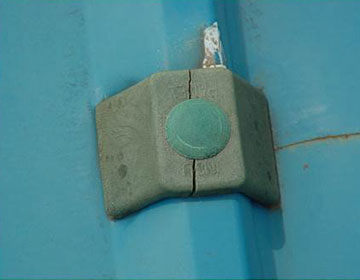

고정 볼트캡 부식
고정 볼트 마감실리콘 부식

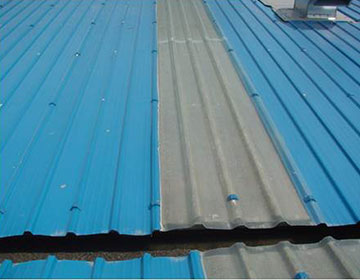

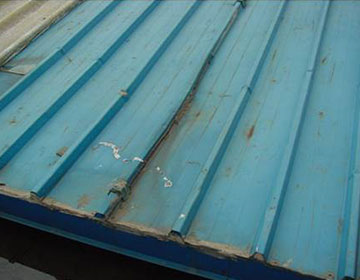

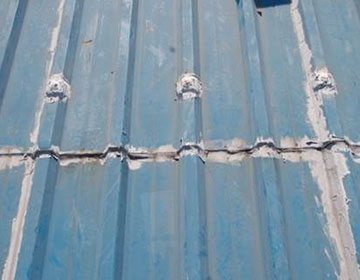

지붕의 겹침부위 누수

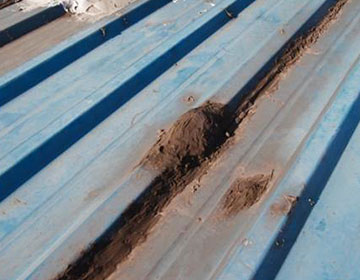

물고임부위 강판부식

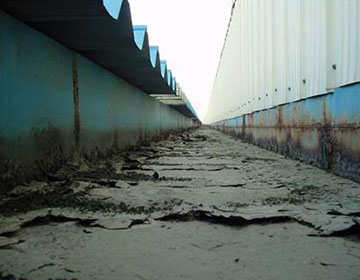

처마 마갑재 부식
이음부 누수

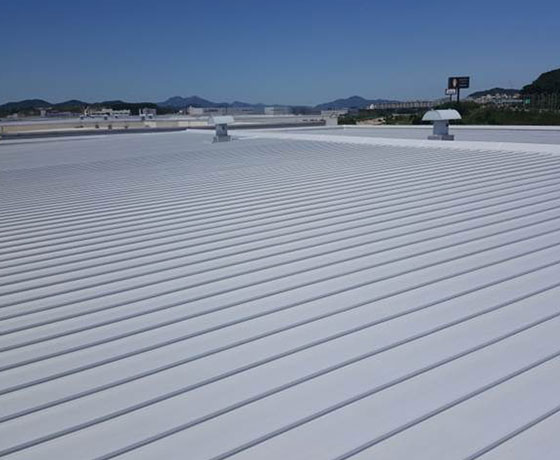

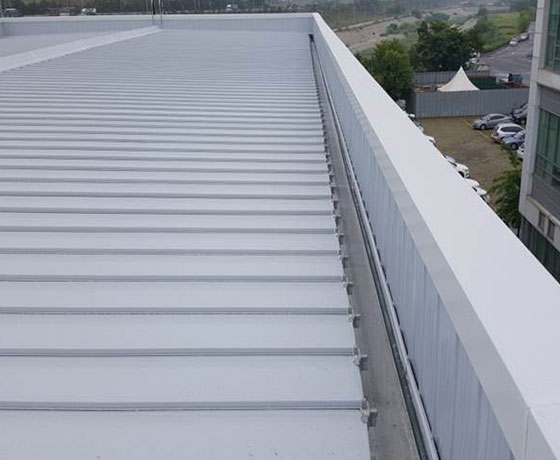

NEWTRA ROOF PANEL의 특징
NEWTRA ROOF SYSTEM은 기존 지붕이 가지고 있는 가장 큰 한계인 길이제한을
제거하여 지붕의 이음부를 없애 발생할수있는 하자요인들을
사전에 제거 하였으며 외부로 볼트가 전혀 노출되어지지 않아
뛰어난 미관을 자랑합니다.
또한 국내유일 클립형 채결시스템을 적용하여 온도차(약 100°C이상)에 의한
강판의 신축팽창에도 원활하게 대응하여 최상의 방수성능을 발휘합니다.
타시스템과 달리 부분교체가 가능하여 유지보수에 유리하며
국내 최대의 채결강도를 자랑합니다.

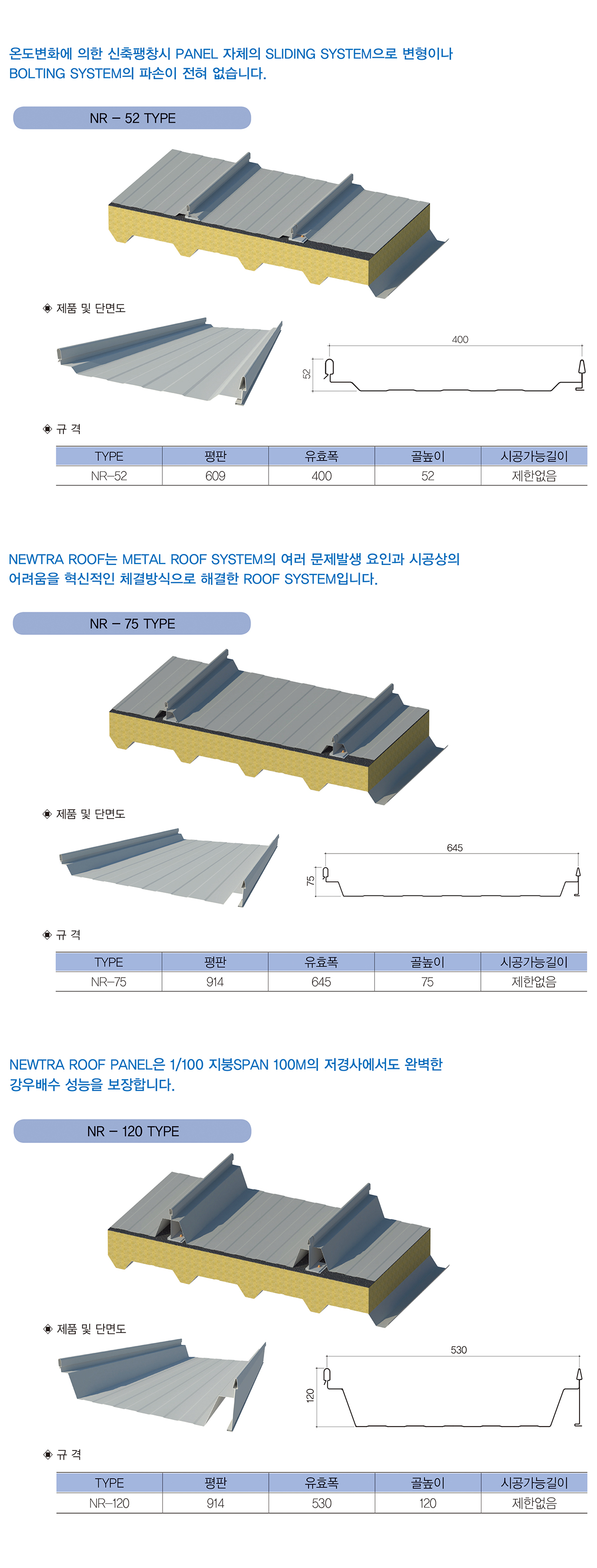

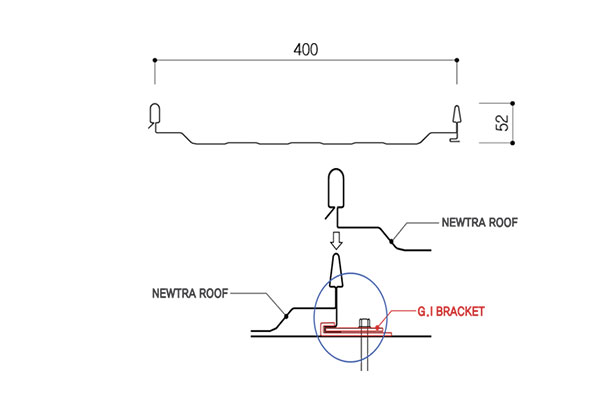

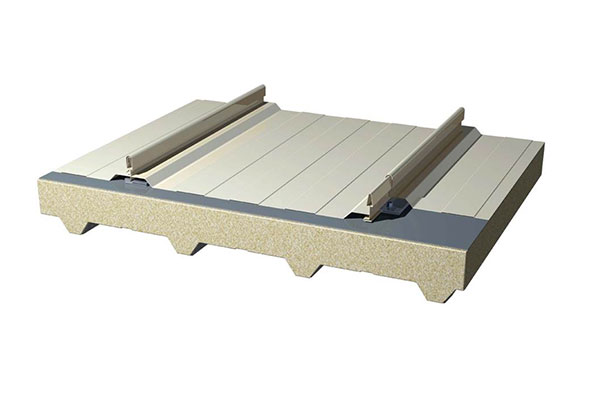

Detail of NEWTRA ROOF
| 구분 | NEWTRA ROOF SYSTEM | |
|---|---|---|
| NEWTRA ROOF | DECK PANEL | |
| 강판 및 마감제 | 0.5 ~ 0.8T 착색아연도 강판 |
상부 : BASE SHEET 하부 : 0.6T 착색아연도 강판 |
| 단열층 | - | GLASSWOOL / PIR |
| 유효폭 | 400MM | 1000MM |
| 시공가능길이 | 무제한 | 15 ~ 18 M |
Flow of NEWTRA ROOF

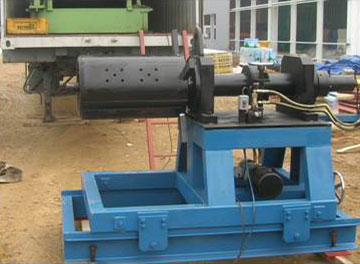

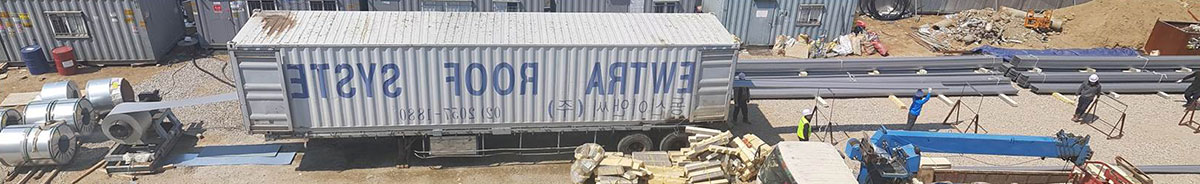

NEWTRA ROOF 성형 장비
N-R 코일 장착하여 철판을 성형기 안으로
정확하게 삽입을 유도.
NEWTRA ROOF 성형기 본체로서 언코일러를
통해 코일을 삽입하여 각 단계를 지나 철판을 성형.
성형되어 나오는 N-R 강판을 받쳐주는 작업도구.
NEWTRA ROOF 시공순서 _01

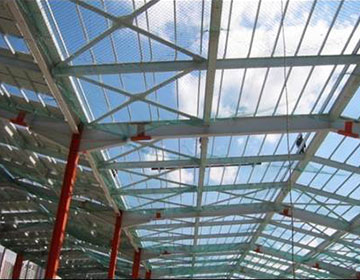

안전망 설치
01
DECK PANEL 입고
02

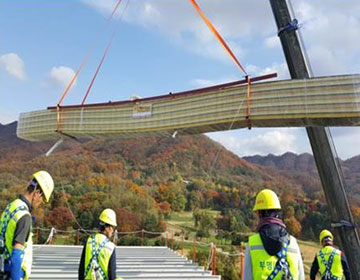

DECK PANEL 인양
03
DECK PANEL 설치
04
DECK PANEL 설치완료
05

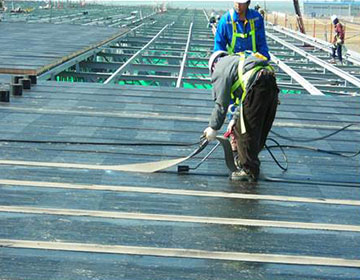

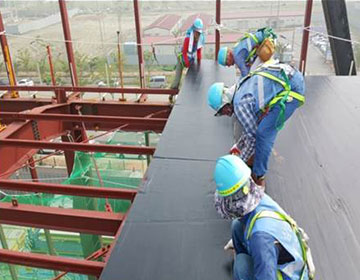

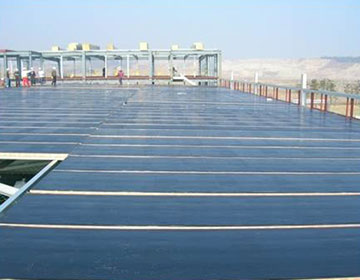

지붕 JOINT TAPE 시공 (열처리)
06
NEWTRA ROOF 시공순서 _02

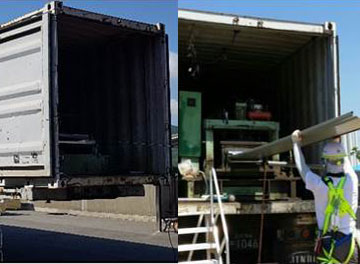

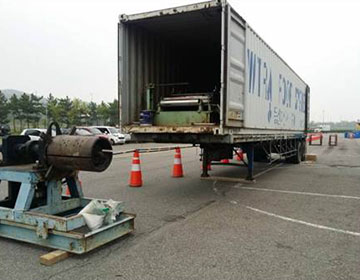

NEWTRA ROOF 성형기 셋팅
01

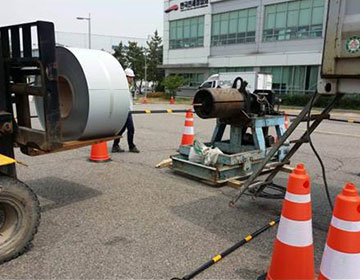

착색아연도강판 코일 운반
02

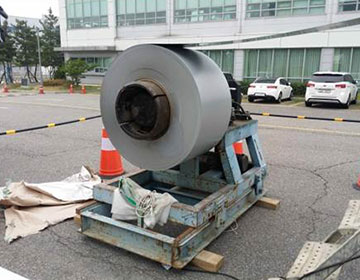

언코일러에 코일 장착
03
NEWTRA ROOF 성형
04

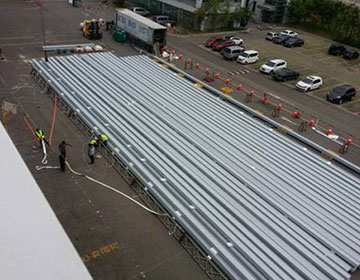

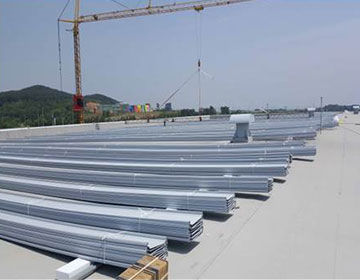

NEWTRA ROOF 야적
05
지붕 JOINT TAPE 시공 (열처리)
06
NEWTRA ROOF 시공순서 _03

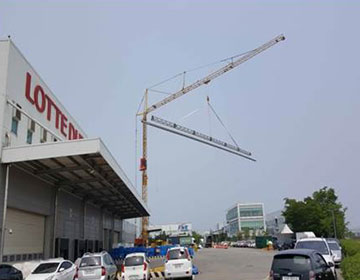

NEWTRA ROOF 인양 및 하역-1
01
NEWTRA ROOF 인양 및 하역-2
02

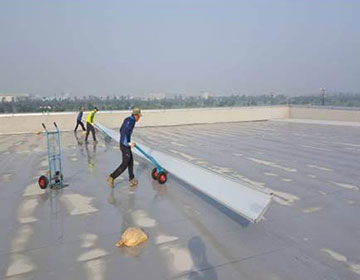

NEWTRA ROOF 소운반
03
NEWTRA ROOF 편개
04

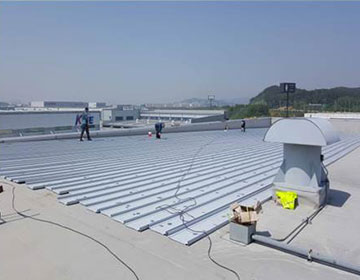

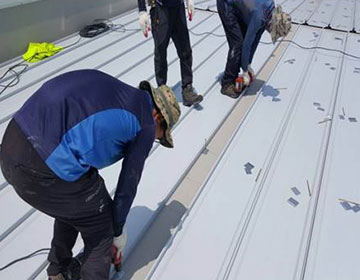

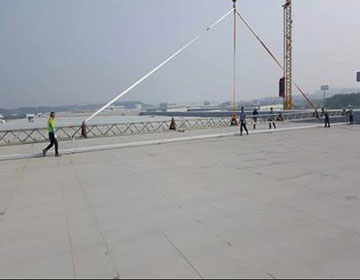

NEWTRA ROOF 설치
05

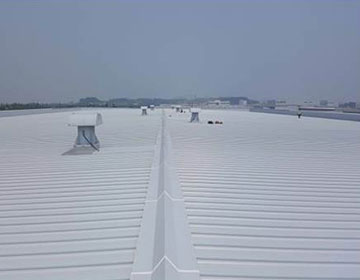

NEWTRA ROOF 설치완료
06
Differentiated Advantages of NEWTRA ROOF

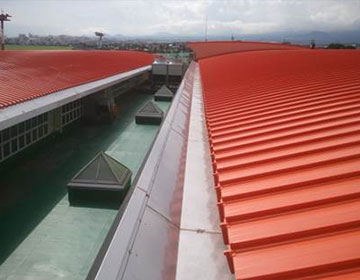

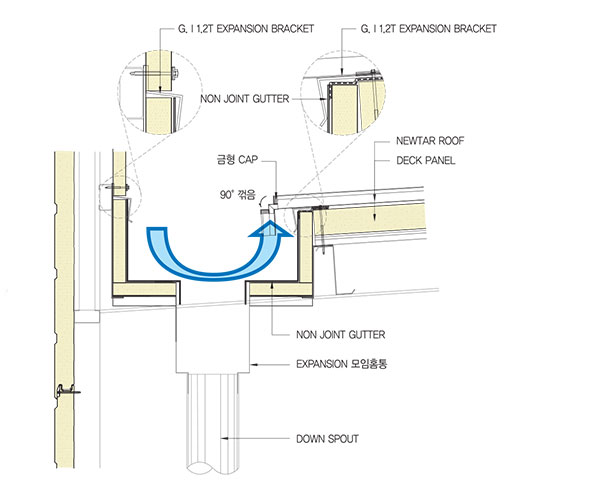

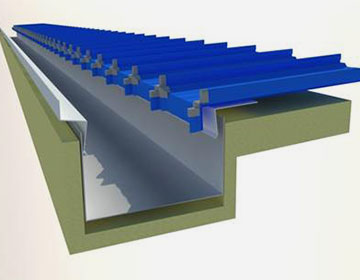

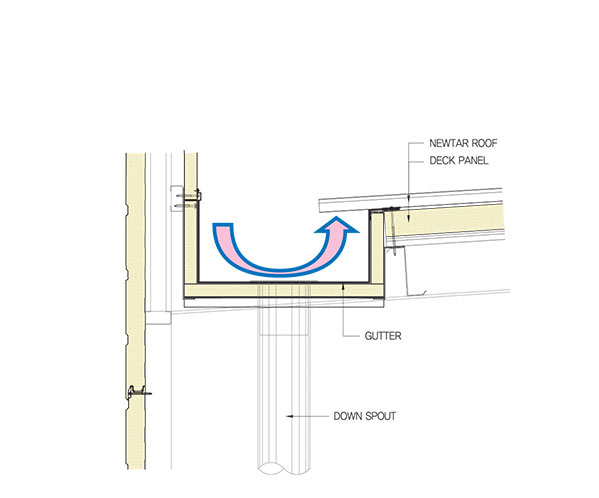

처마꺽기 시스템
국내 유일의 처마꺽기 시스템을 적용하여 미관적으로 수려한 외관을 자랑하며 강풍으로 인한 탈락 및 우수유입을 차단하였습니다.
또한 작업공간을 확보하여 유지관리 및 청소에 용이하게 하였습니다.

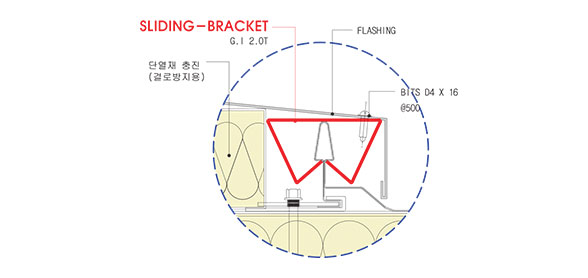

Sliding Braket 시스템

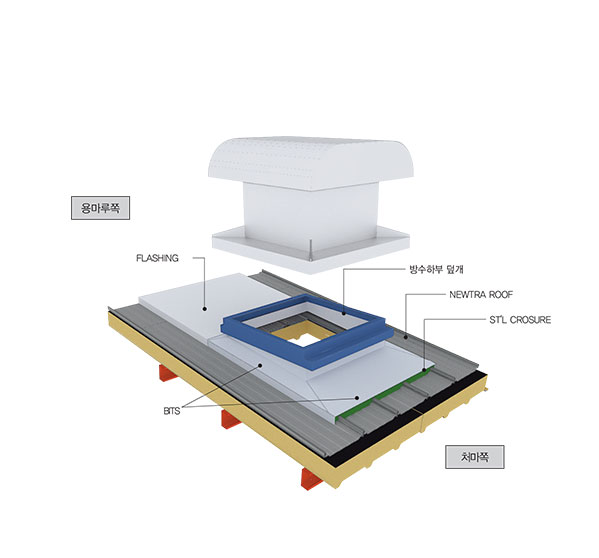

지붕 개구부 마감시스템

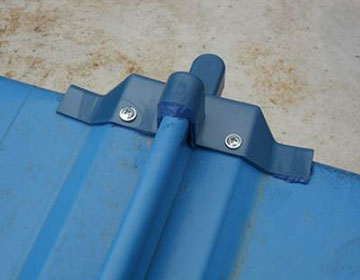

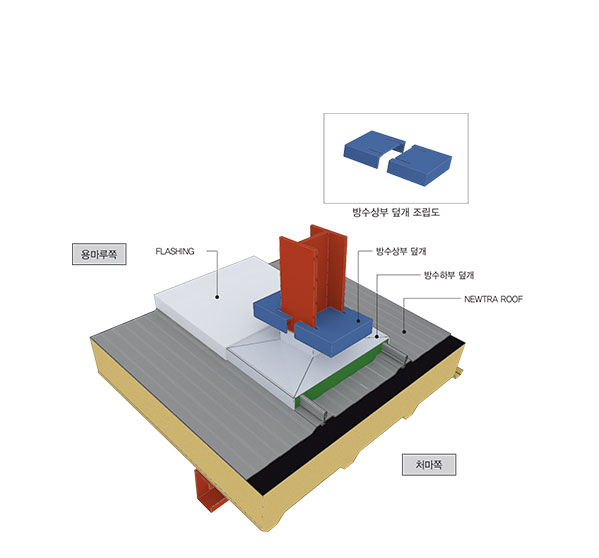

지붕 위 철골 돌출부위 처리
지붕 위 철골 돌출부위 처리
Solar Power System of NEWTRA ROOF
태양광설치 솔루션
기존 지붕패널을 타고하지 않는 공법으로 누수의 걱정이 없습니다. 클립으로 패널의 스탠드 씸 (Stand Seam) 부분을
밀착시켜 방수와 풍압을 강화합니다. 볼트고정으로 시공이 간편합니다.

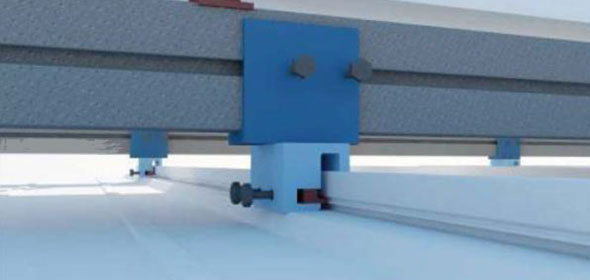

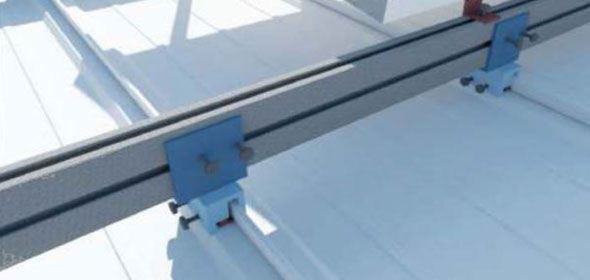

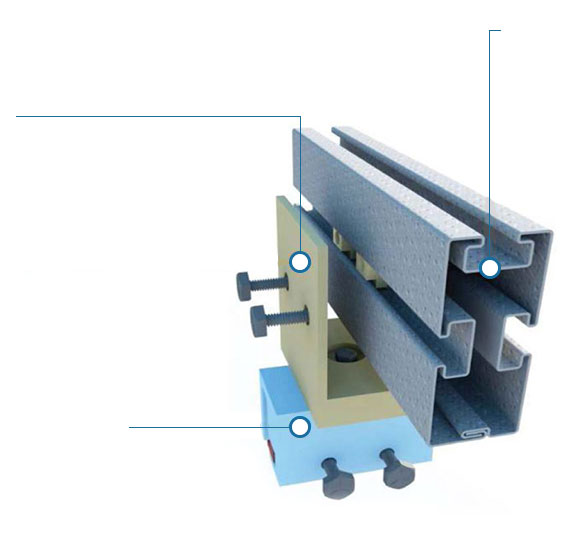

T - Rail 설치상세도
지붕 Clip과 L - Clip 설치상세도
